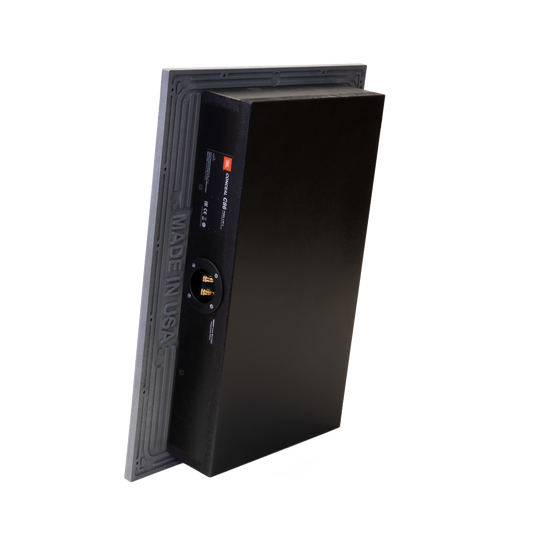

Conceal C86

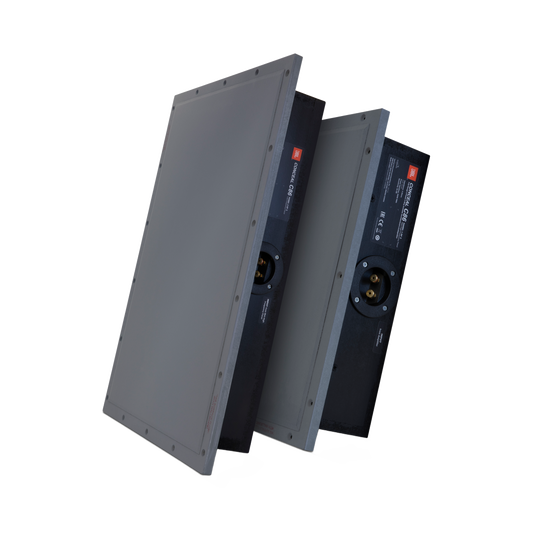

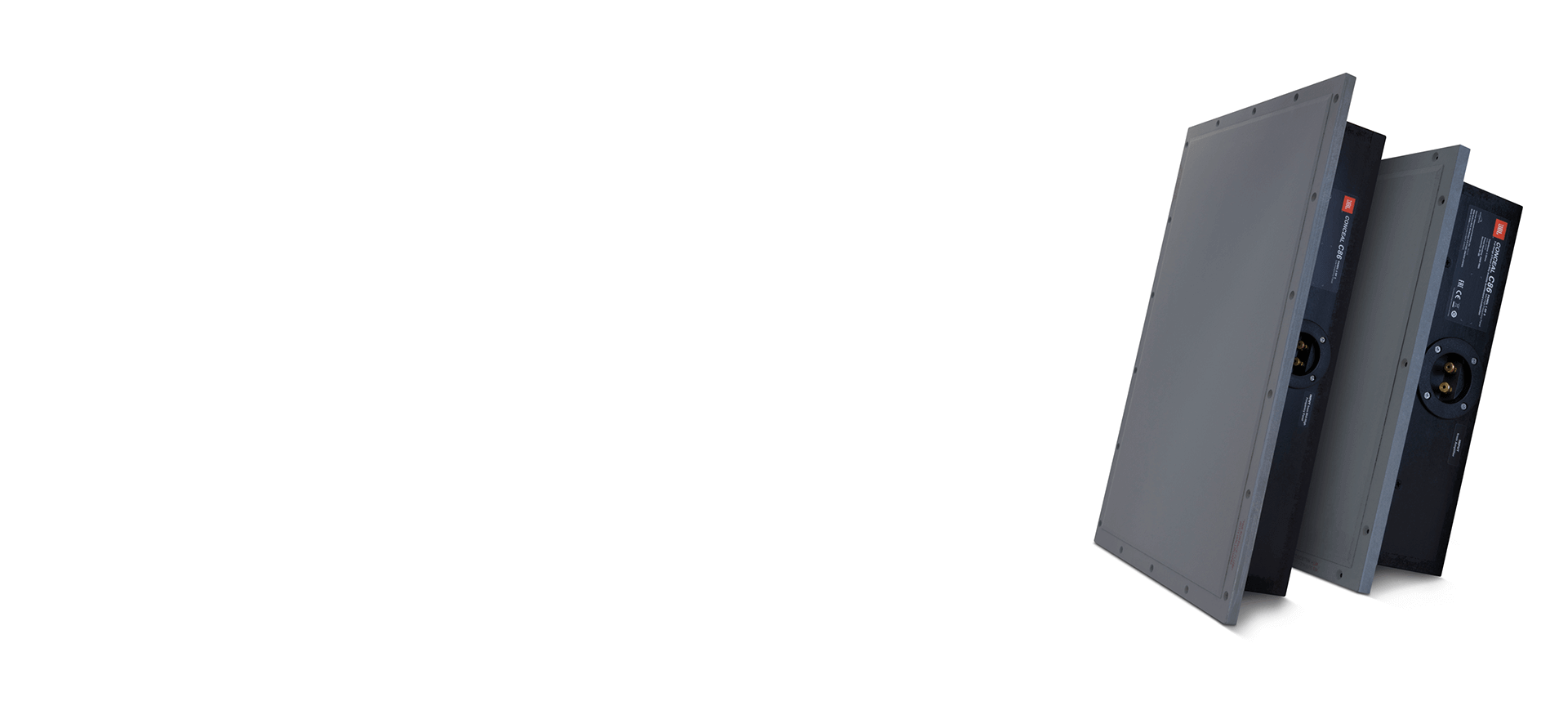

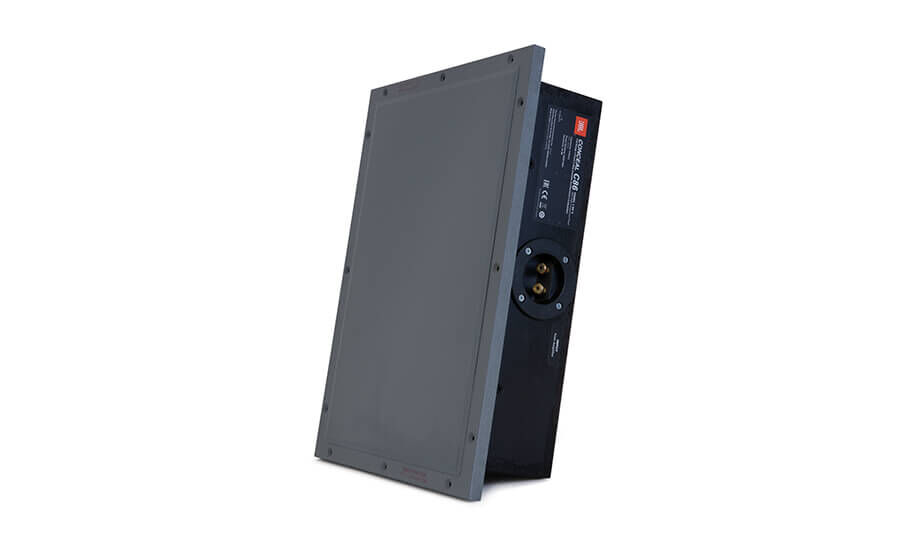

Modelo insignia de la serie, el altavoz invisible JBL Conceal C86 es un diseño de 3 vías y panel doble, con un panel de baja frecuencia separado y un panel media/alta frecuencia de 5 controladores y 2 vías. Fabricados alrededor de un deflector patentado moldeado por compresión y una capa exterior de Fidelity Glass™ que se puede pintar, los paneles de altavoces se instalan fácilmente y desaparecen completamente en las paredes circundantes, lo que permite una colocación óptima en cualquier lugar. El JBL C86 es la solución definitiva para el audio arquitectónico de alto rendimiento.

Características generales

Tipo

altavoz de 3 vías en pared/techo

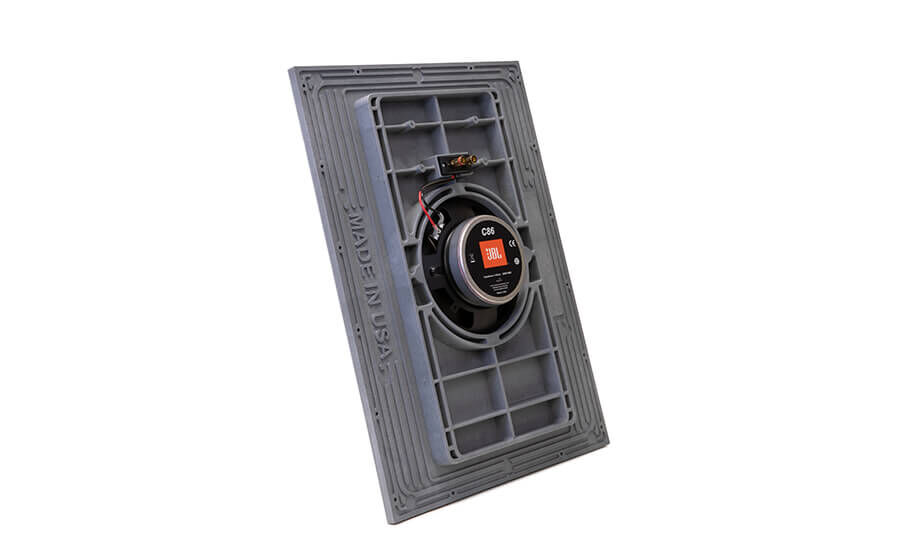

Transductor de baja frecuencia

altavoz de 203 mm con bobina de voz de 38 mm

Driver de media frecuencia

Cuatro transductores de bobina de voz de 30 mm con imanes de neodimio

Transductor de alta frecuencia

transductor de bobina de voz de 25 mm con imán de neodimio

Potencia recomendada del amplificador

50 - 200 WRMS

Impedancia

4 ohmios

Sensibilidad del altavoz

84 dB/1W/1m medida en la habitación

Respuesta de frecuencia

45 Hz - 20 kHz (-6 dB) medida en la habitación

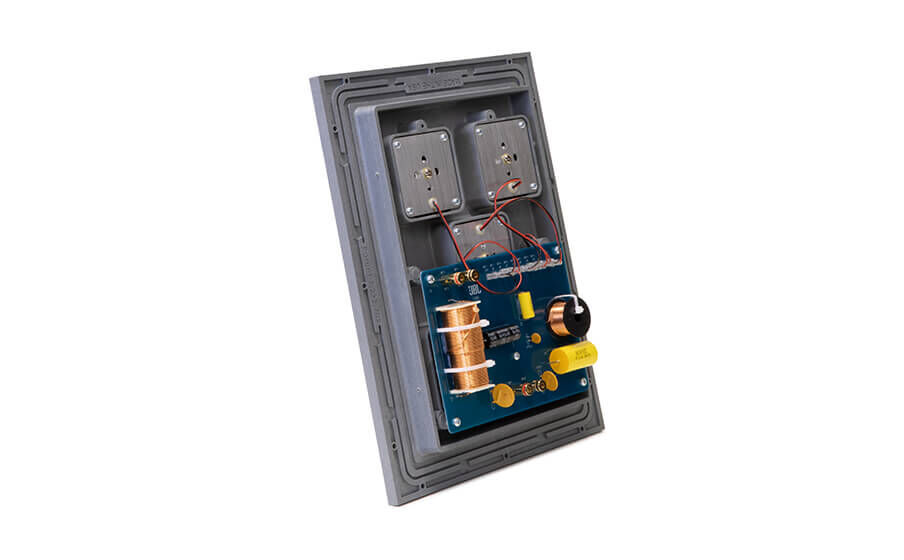

Frecuencias de cruce

600 Hz; 10 kHz

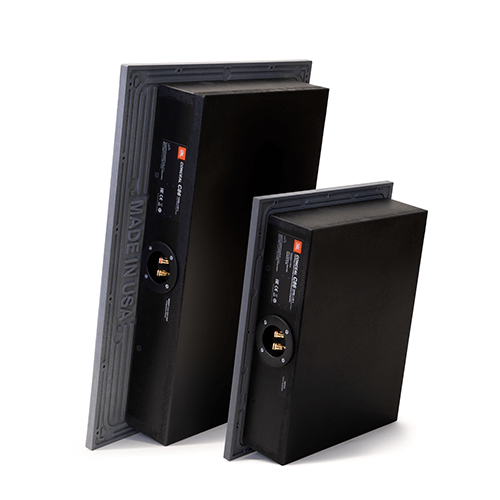

Tipo de receptáculo

Sellada, con caja trasera de madera

Protección

Tres dispositivos independientes de autorreinicio (baja, media y alta frecuencia)

Tipo de entrada

Postes de unión dobles chapados en oro con resorte

Garantía

5 años

Medidas

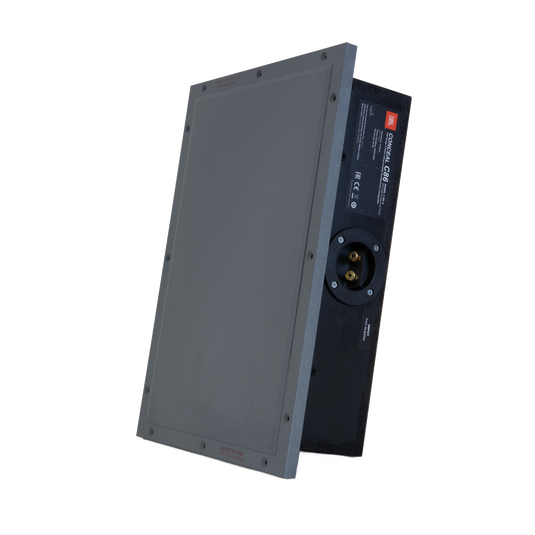

Mid-High Frequency Panel Dimensions

11-7/8" H x 15 -7/8" W x 3-7/8" D (302mm H x 403mm W x 98mm D)

MF/HF Panel Cut-out Dimensions

12” H x 16” W (305mm H x 406mm W)

MF/HF Panel Mounting Depth

3-3/8-inches (86mm)

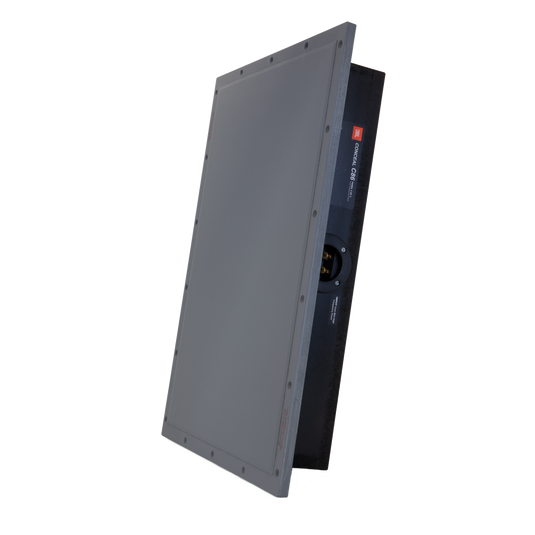

Low Frequency Panel Dimensions

22" H x 15-7/8" W x 3-7/8" D (559mm H x 403mm W x 98mm D)

LF Panel Cut-out Dimensions

22-1/8” H x 16” W (562mm H x 406mm W)

LF Panel Mounting Depth

3-3/8-inches (86mm)

Product Weight (MF/HF Panel)

12.9 lbs (5.9kg)

Product Weight (LF Panel)

20.0 lbs (9.1kg)

Shipping Weight

41.5 lbs (18.8kg)
