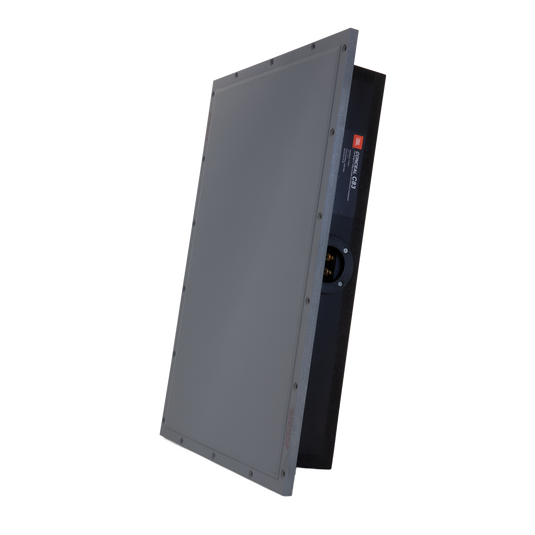

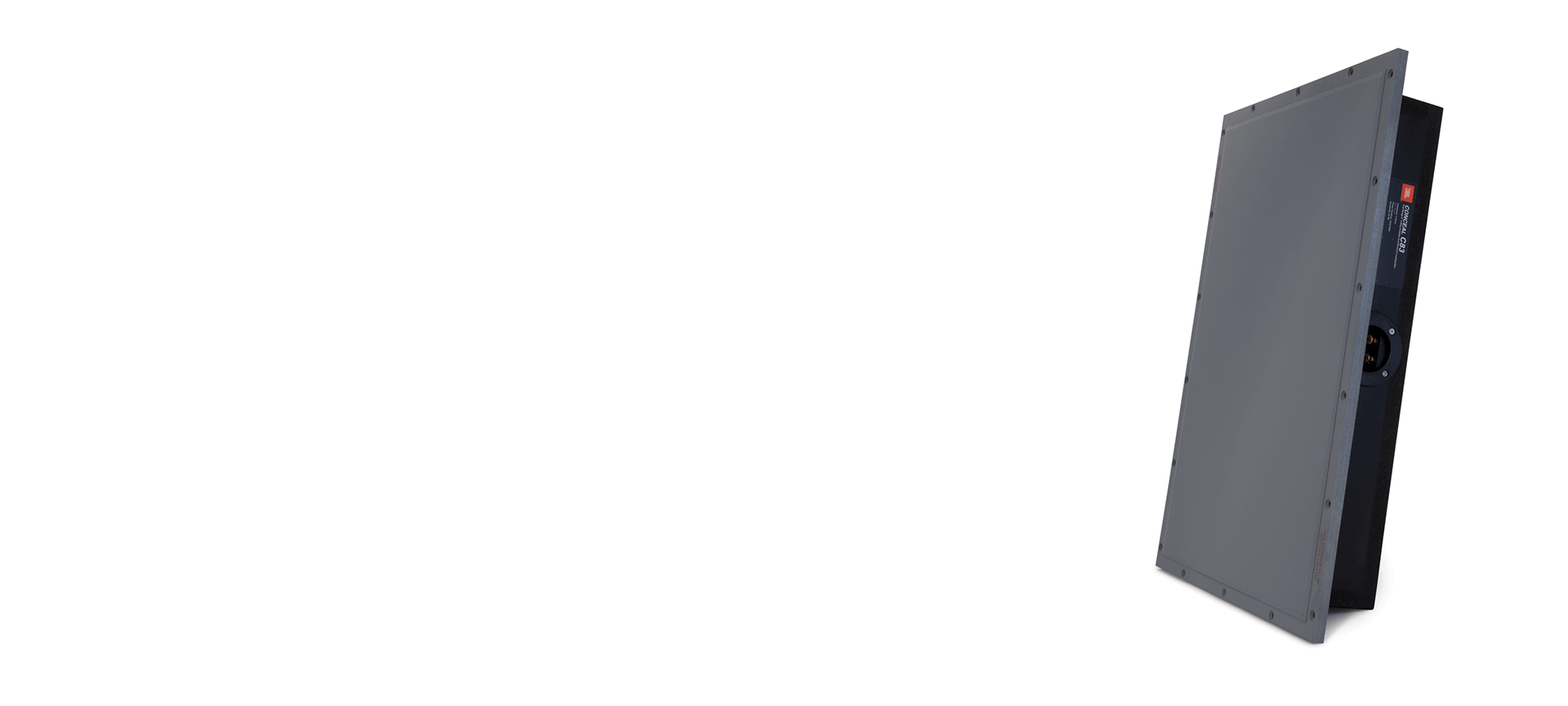

Conceal C83

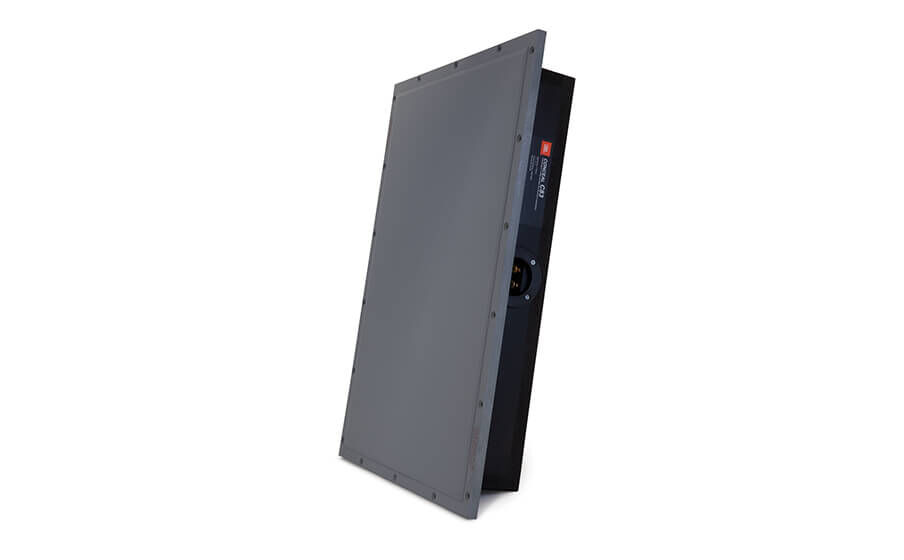

El altavoz invisible JBL Conceal C83 es un diseño de 3 elementos de alto rendimiento construido en torno a un deflector moldeado por compresión patentado y un exterior de Fidelity Glass™ que se puede pintar. El panel de altavoces se instala fácilmente y se oculta completamente en las paredes o techos circundantes, lo que permite una colocación perfecta prácticamente en cualquier lugar de la casa. El JBL Conceal Series es la solución definitiva para el audio arquitectónico de alto rendimiento.

Características generales

Tipo

altavoz de 3 vías en pared/techo

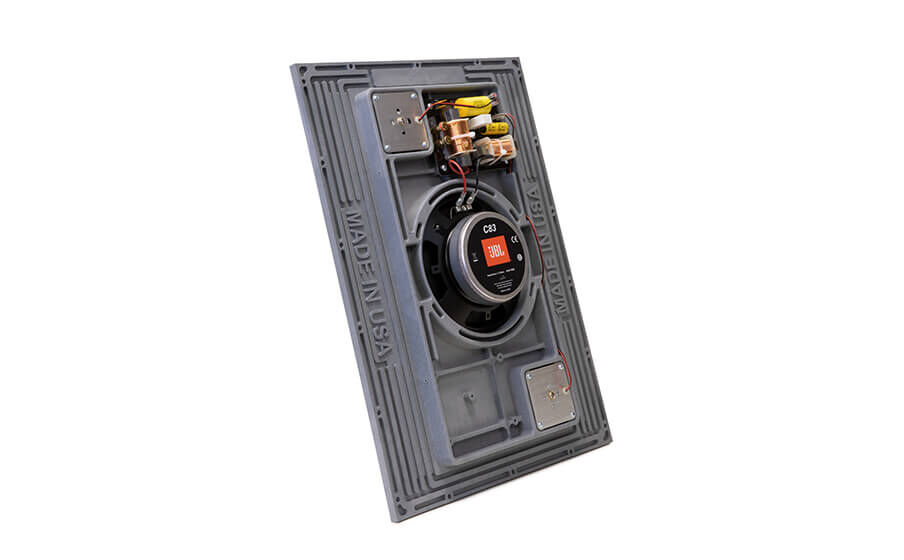

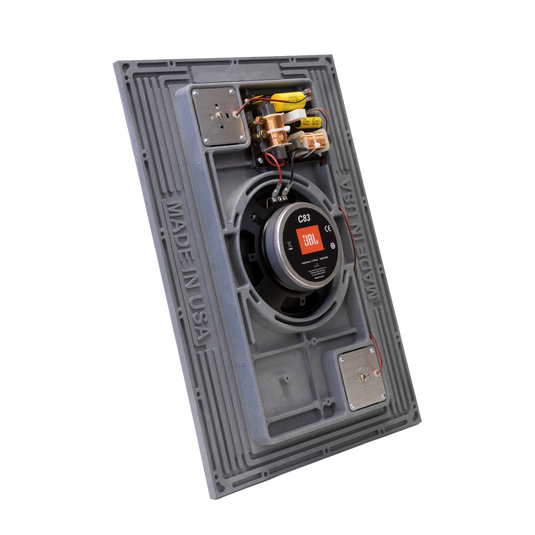

Transductor de baja frecuencia

altavoz de 203 mm con bobina de voz de 38 mm

Transductor de frecuencia media

transductor de bobina de voz de 30 mm con imán de neodimio

Transductor de alta frecuencia

transductor de bobina de voz de 25 mm con imán de neodimio

Potencia recomendada del amplificador

50 - 160 WRMS

Impedancia

4 ohmios

Sensibilidad del altavoz

84 dB/1W/1m medida en la habitación

Respuesta de frecuencia

45 Hz - 20 kHz (-6 dB) medida en la habitación

Frecuencia de cruce

500 Hz

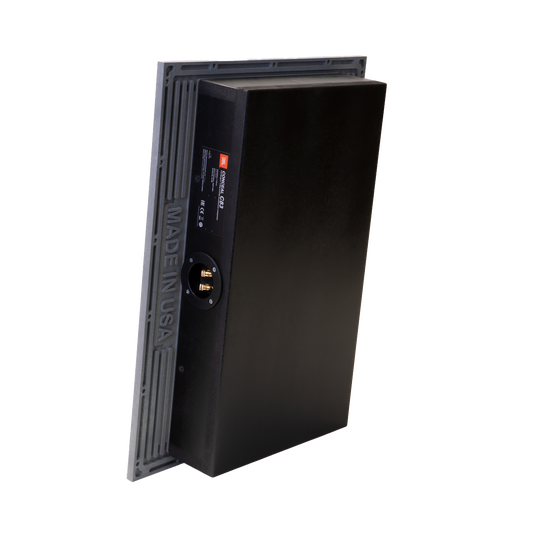

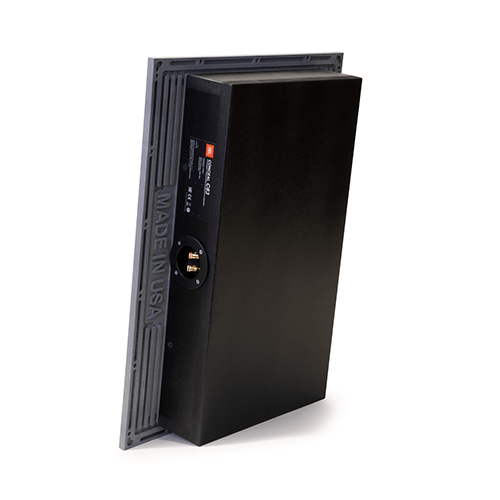

Tipo de receptáculo

Sellada, con caja trasera de madera

Protección

Dos dispositivos de autorreinicio independientes (baja frecuencia y media/alta frecuencia)

Tipo de entrada

Postes de unión de cinco vías chapados en oro con resorte

Garantía

5 años

Medidas

Panel Dimensions

22" H x 15-7/8" W x 3-7/8" D (559mm H x 403mm W x 98mm D)

Cut-out Dimensions

22-1/8” H x 16” W (562mm H x 406mm W)

Mounting Depth

3-3/8-inches (86mm)

Product Weight

21.8 lbs (9.9kg)

Shipping Weight

25.5 lbs (11.5kg)
